Grzałki do szaf sterowniczych bez wentylatora
Parametry techniczne
Grzałka do szafy sterowniczej bądź szafy automatyki ma konstrukcję, składającą się z elementu grzejnego, radiatora aluminiowego, drutu żaroodpornego i przekaźnika termicznego. W ofercie INTMAX są grzałki do szaf sterowniczych w standardowych rozmiarach i mocy od 50W do 250W. Nasi specjaliści udzielą Państwu doradztwa w doborze odpowiedniej mocy urządzenia grzewczego i pomocy w kwestiach technicznych, montażu i podłączeniu.
Napięcie znamionowe, V: 12; 24; 110; 220
Prąd rozruchowy, A: 2
Maksymalna temperatura powierzchni, °C: 105
Stopień ochrony: IP20
Dopuszczalna temperatura pracy, °C: -40..+70
Dopuszczalna temperatura przechowywania i transportu, °C: -40..+70
Typ mocowania, mm: szyna DIN 35
Typ połączenia, mm²: przyłącze zaciskowe 3 x (0.5..2.5)
Opis

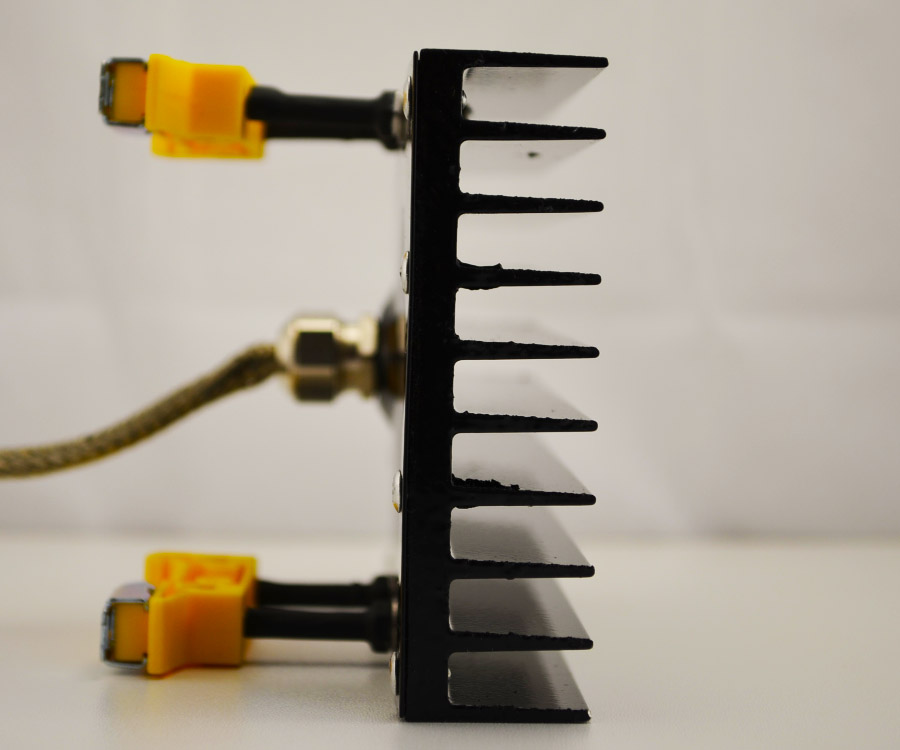

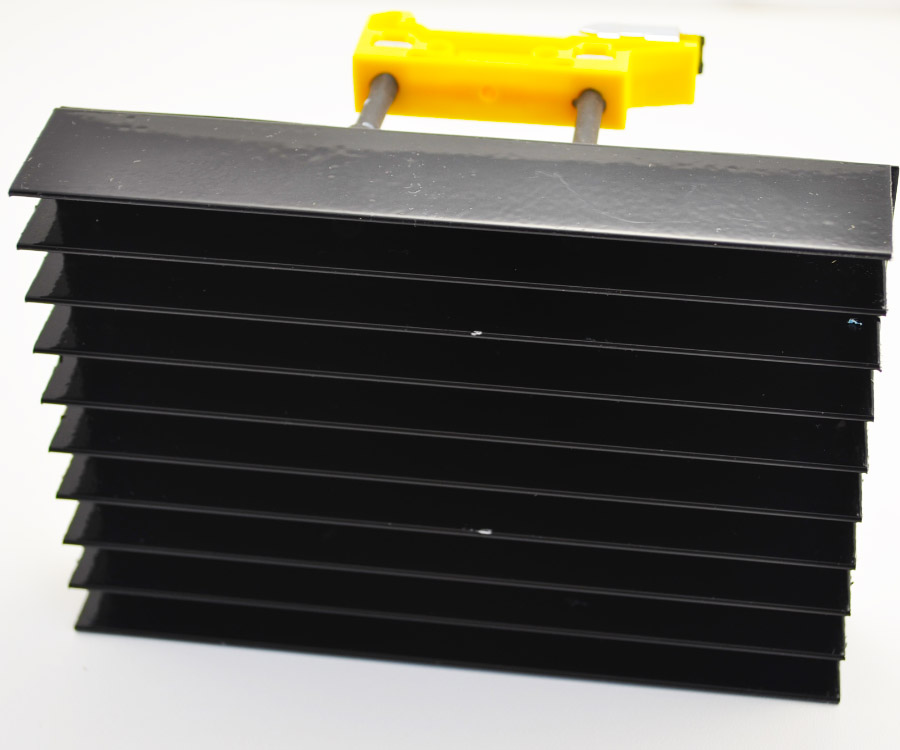

Korpus grzałki do szafy sterowniczej jest aluminiowym radiatorem, który są malowany proszkowo. Radiator ma wbudowany grzejny element rezystancyjny i przekaźnik termiczny, który ogranicza temperaturę powierzchni. Standardowo grzałki szafy sterowniczej komplektowane są zaciskami żaroodpornymi do podłączenia zasilania. Inne rodzaje podłączenia kablowego na zamówienie.
Warianty grzałki szafy sterowniczej modeli EH
Typ podłączenia
| Model | Moc, W | Wymiary grzajnika, mm | Wymiary WxHxD, mm | Waga, kg |
| EH 70*92;0.05*220;1 | 50 | 70х90х28 | 96х92х47 | 0,3 |
| EH 90*92;0.075*220;1 | 75 | 90х92х28 | 116х92х47 | 0,4 |
| EH 144*92;0.1*220;1 | 100 | 144х92х28 | 170х92х47 | 0,5 |
| EH 135*122;0.12*220;1 | 120 | 135х122х40 | 161х122х59 | 0,8 |
| EH 165*122;0.15*220;1 | 150 | 165х122х40 | 191х122х59 | 0,9 |
| EH 203*122;0.18*220;1 | 180 | 203х122х40 | 229х122х59 | 1,1 |
| EH 270*122;0.25*220;1 | 250 | 270х122х40 | 296х122х59 | 1,4 |
Rysunek techniczny
Jak wybrać ?
Pp – moc strat ciepła do otoczenia określa wzór:
Pp = S*ΔT*α, Wt
gdzie
S – kwadrat powierzchni szafy, m2;
ΔT – to różnica między temperaturą wewnątrz szafki a temperaturą otoczenia, K.
α to współczynnik przenikania ciepła, W/(m2*K).
Współczynnik przenikania ciepła α na granice substancji „Powietrze – gładka powierzchnia” określa wzór:
∝ =5.6+6v, W/(m2*K)
gdzie v jest prędkością ruchu powietrza w obszarze instalacji szafy, m/s.
Przykład doboru grzałki.
Dane wyjściowe: Szafa o standardowej formie o wymiarach 2200x600x400 mm. jest zainstalowany w zamkniętym, nieogrzewanym pomieszczeniu. Minimalna możliwa temperatura wewnętrzna to -5°C. Minimalna dopuszczalna temperatura pracy sprzętu zainstalowanego wewnątrz szafy wynosi +5°С.
Kwadrat powierzchni:
S=2(2.2*0.6+0.4*0.6+2.2*0.4)=4.88m2
Różnica temperatur:
∆T=5-(-5)=10K
Współczynnik przenikania ciepła:
∝ =5.6+6*0=5.6 W/(m2*K)
Moc strat ciepła do otoczenia:
Pp=4.88*10*5.6 = 273.28 W
Biorąc pod uwagę fakt, że możliwy jest przestój sprzętu wewnątrz szafy, akceptujemy
∑Pob =0
W tym przypadku:
∑Pload>273.28 W
W takim przypadku konieczne jest zainstalowanie dwóch grzałek: jednej o mocy 180W i jednej o mocy 120W.
