Grzałka do szaf sterowniczych konwekcijna
Parametry techniczne
Konwekcyjne grzałki do szaf sterowniczych z wentylatorem są stosowane w szafach elektrycznych i rozdzielnicach w przypadkach, gdy wolny ruch powietrza wewnątrz szafy bądz w obszarze instalacji grzałki jest utrudniony lub może być stosowany do ukierunkowanego ogrzewania określonych urządzeń wewnątrz szafy.
Napięcie znamionowe, V: 12; 24; 110; 220
Prąd rozruchowy, A: 2
Maksymalna temperatura powierzchni, °C: 105
Stopień ochrony: IP20
Dopuszczalna temperatura pracy, °C: -40..+70
Dopuszczalna temperatura przechowywania i transportu, °C: -40..+70
Typ mocowania, mm: szyna DIN 35
Typ połączenia, mm²: przyłącze zaciskowe 3 x (0.5..2.5)
Opis

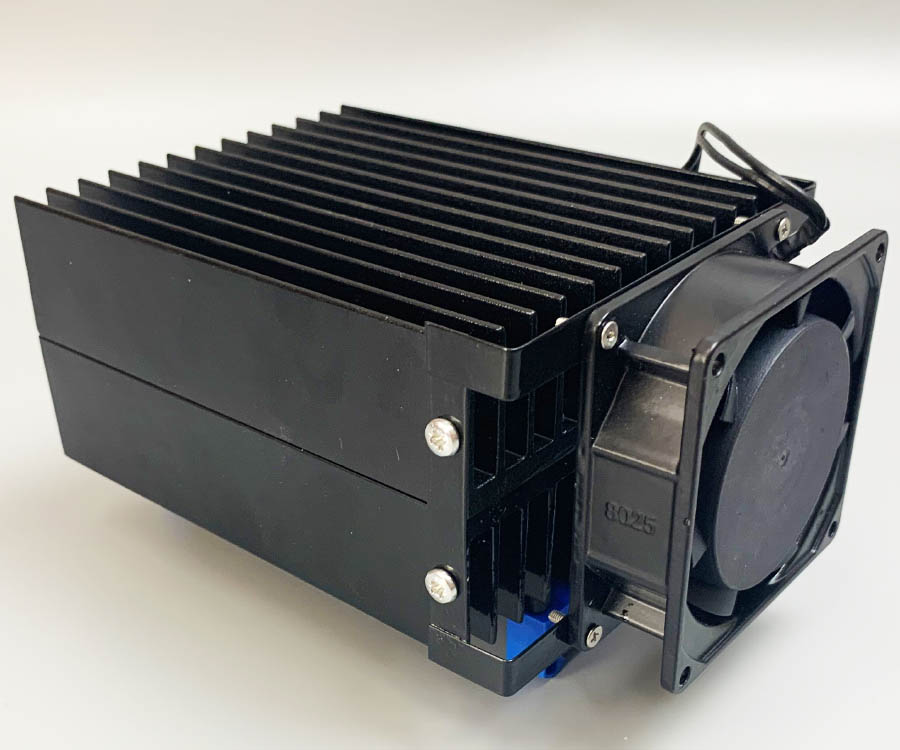

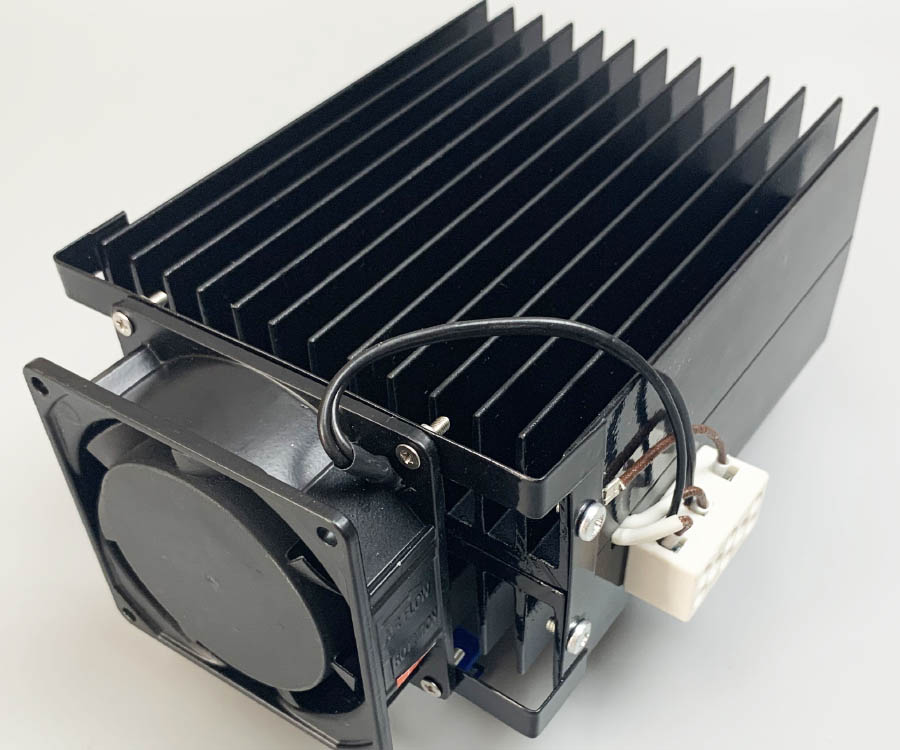

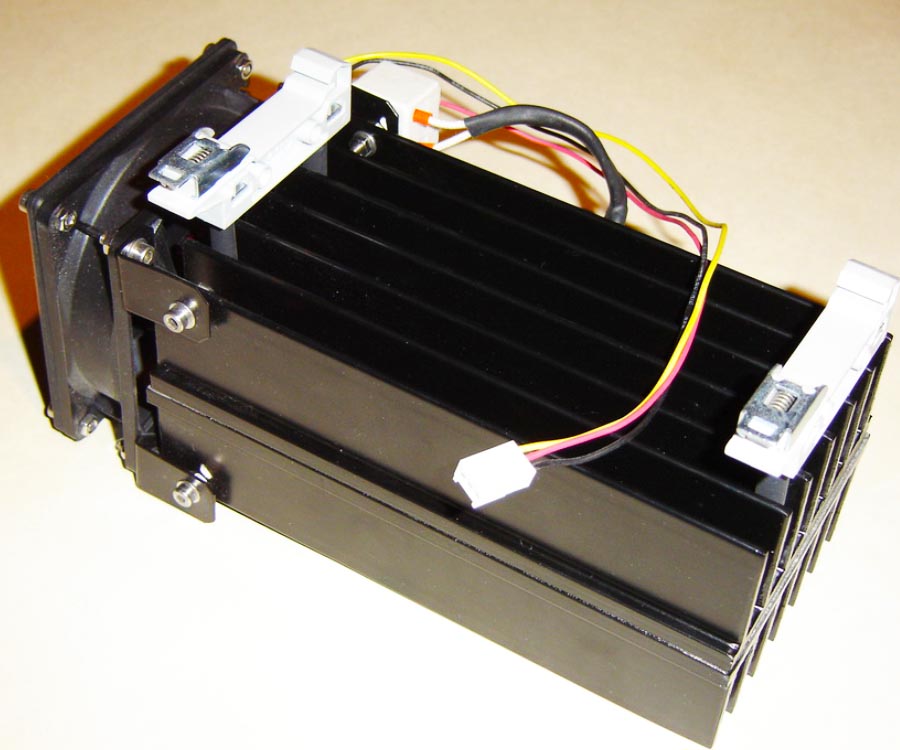

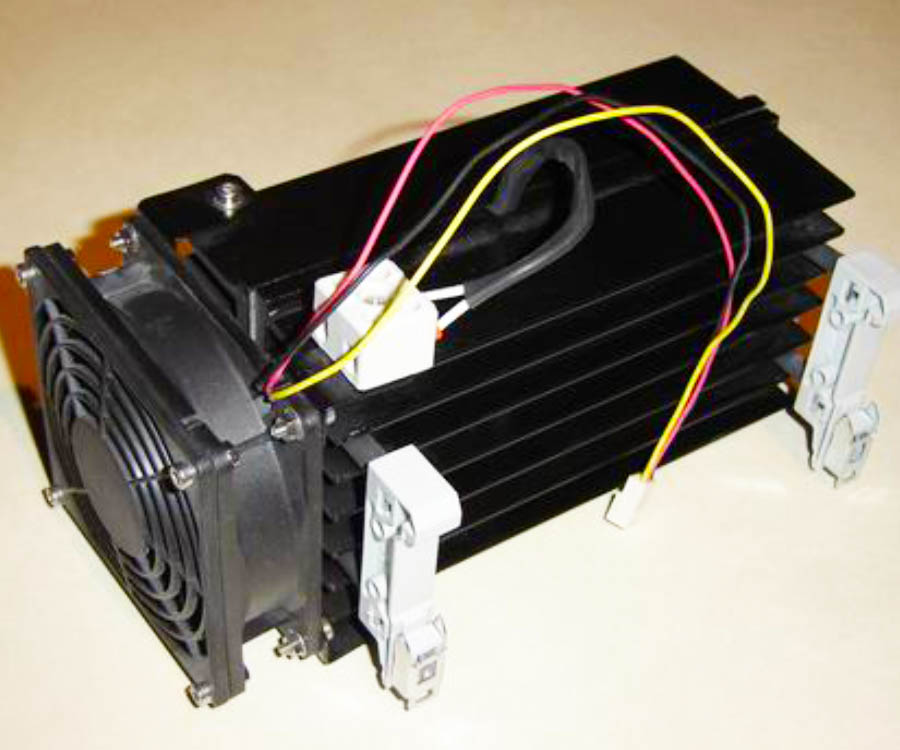

Korpus grzałki do szafy sterowniczej jest radiatorem, który składa się z aluminiowych płyt-grzejników i są malowany proszkowo. Ponadto w celu wyeliminowania przegrzania należy dodatkowo zainstalować na grzałkach obudowy przekaźnik termiczny z wentylatorem, który ogranicza temperaturę i czas nagrzewania. Do połączenia grzałek obudowy z wentylatorem montuje się zaciski żaroodporne, ale istnieje możliwość podłączenia ich w postaci przewodu o dowolnej długości.
Intmax oferuje grzałki do szaf sterowniczych z wentylatorem o standardowych mocach 100, 150, 200 i 250 W. Również oferyjemy szeroki zasięg wymiarów gabarytowych grzałek do szaf automatyki.

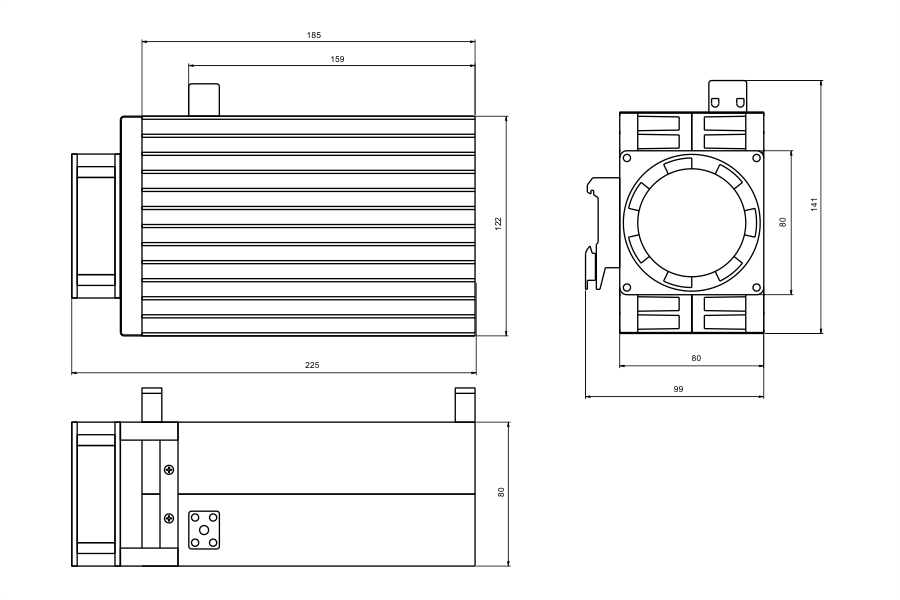

Warianty grzałki szafy sterowniczej modeli EH
| Model | Moc, W | Wymiary grzejnika, mm | Wymiary WxHxD, mm | Waga, kg |

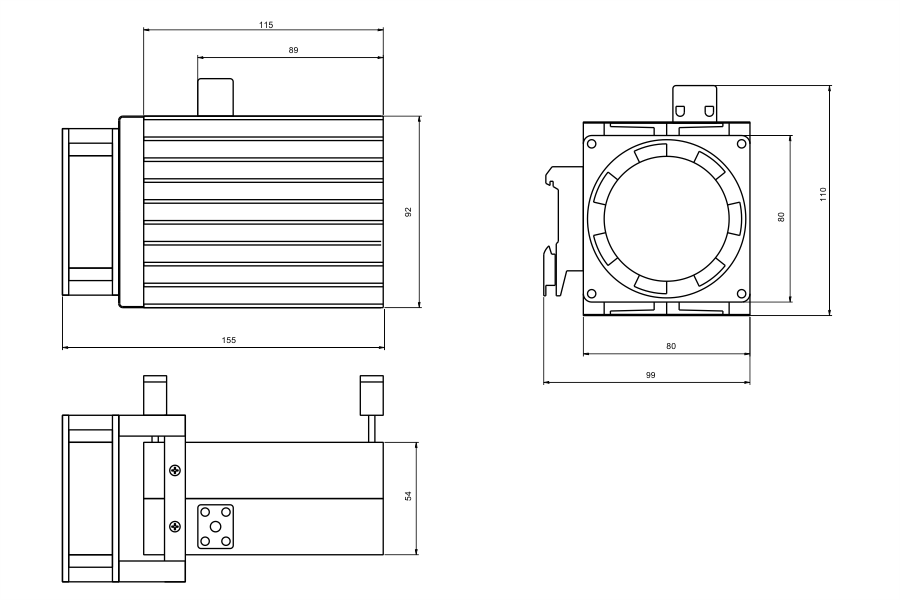

| EH 115*92*80;0.1*220;1 | 100 | 115х92х54 | 155х110х99 | 0,7 |

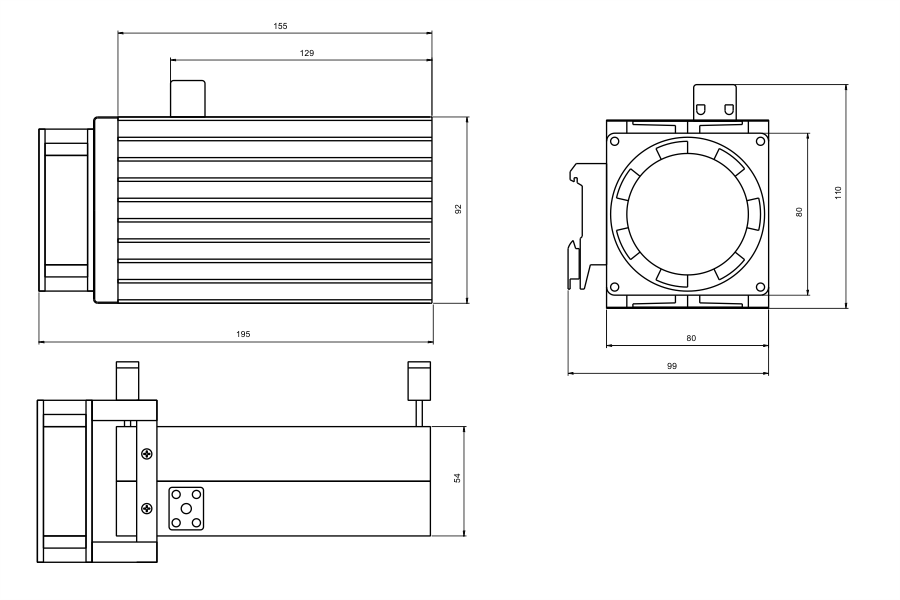

| EH 155*92*80;0.15*220;1 | 150 | 155х92х54 | 195х110х99 | 0,9 |

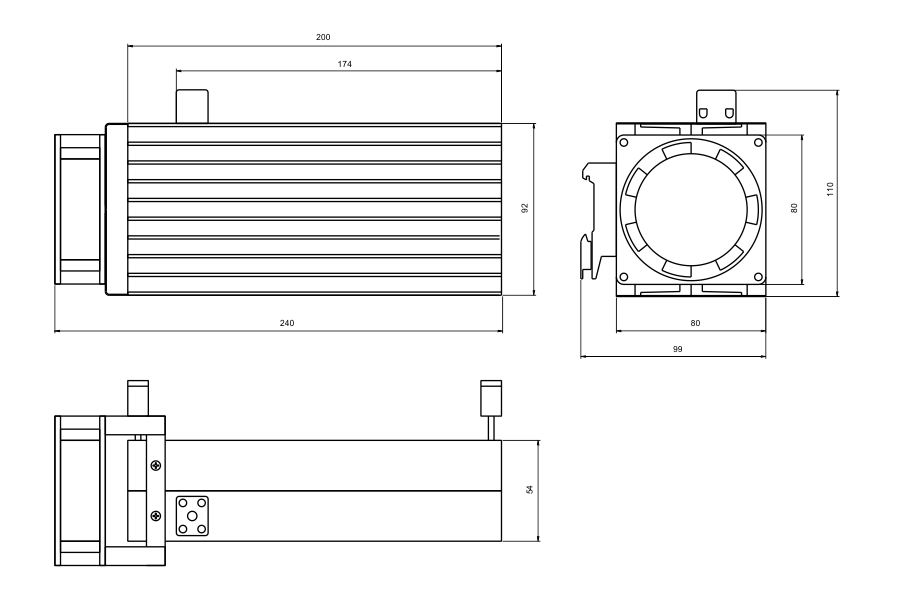

| EH 200*92*80;0.2*220;1 | 200 | 200х92х54 | 240х110х99 | 1,1 |

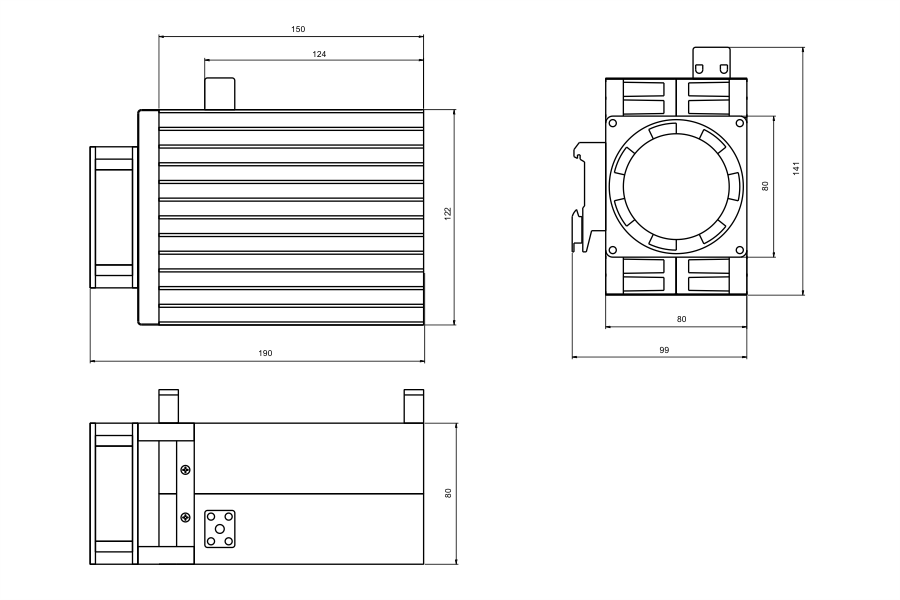

| EH 150*122*80;0.2*220;1 | 200 | 150х122х80 | 190х141х99 | 1,5 |
| EH 185*122*80;0.25*220;1 | 250 | 185х122х80 | 225х141х99 | 1,8 |
Typ podłączenia
Jak wybrać ?
Pp – moc strat ciepła do otoczenia określa wzór:
Pp = S*ΔT*α, Wt
gdzie
S – kwadrat powierzchni szafy, m2;
ΔT – to różnica między temperaturą wewnątrz szafki a temperaturą otoczenia, K.
α to współczynnik przenikania ciepła, W/(m2*K).
Współczynnik przenikania ciepła α na granice substancji „Powietrze – gładka powierzchnia” określa wzór:
∝ =5.6+6v, W/(m2*K)
gdzie v jest prędkością ruchu powietrza w obszarze instalacji szafy, m/s.
Przykład doboru grzałki.
Dane wyjściowe: Szafa o standardowej formie o wymiarach 2200x600x400 mm. jest zainstalowany w zamkniętym, nieogrzewanym pomieszczeniu. Minimalna możliwa temperatura wewnętrzna to -5°C. Minimalna dopuszczalna temperatura pracy sprzętu zainstalowanego wewnątrz szafy wynosi +5°С.
Kwadrat powierzchni:
S=2(2.2*0.6+0.4*0.6+2.2*0.4)=4.88m2
Różnica temperatur:
∆T=5-(-5)=10K
Współczynnik przenikania ciepła:
∝ =5.6+6*0=5.6 W/(m2*K)
Moc strat ciepła do otoczenia:
Pp=4.88*10*5.6 = 273.28 W
Biorąc pod uwagę fakt, że możliwy jest przestój sprzętu wewnątrz szafy, akceptujemy
∑Pob =0
W tym przypadku:
∑Pload>273.28 W
W takim przypadku konieczne jest zainstalowanie dwóch grzałek: jednej o mocy 180W i jednej o mocy 120W.
