Podczas produkcji różnego rodzaju tworzyw sztucznych ważnym kryterium jest wartość temperatury procesu. Surowiec musi zostać podgrzany, stopiony, a następnie należy utrzymać odpowiednią wartość termiczną formy, aby chłodzenie prawie gotowych produktów odbywało się w określonym trybie.
Metody ogrzewania form dla procesów wytłaczania
Sugeruje się zwiększenie wskaźnika termicznego formowanej masy za pomocą następujących grzałek:
- Para.Skroplona substancja jest podawana przez wężownicę umieszczoną wewnątrz urządzenia. Pomimo faktu, że para jest w stanie przenieść znaczną część energii, nie ma trudności w jej transporcie przez komunikację, nie dodaje niepotrzebnych zanieczyszczeń do półproduktu (jeśli chodzi o „ślepe” zasilanie grzejnika, przez rury), taki proces jest uważany za dość niebezpieczny. W produkcji tworzyw sztucznych para wodna nie zawsze jest w stanie utrzymać pożądaną temperaturę stopionej masy.
- Gaz.Wskaźnik termiczny półproduktu jest utrzymywany poprzez spalanie paliwa naturalnego. Zapewnienie stałej temperatury jest tutaj łatwiejsze, ale konieczność użycia otwartego płomienia stwarza ryzyko potencjalnego pożaru;
- elektryczne, które wyróżniają się dokładnością pomiaru i stabilizacją temperatury. Są poszukiwane ze względu na ich długą żywotność.
Półprzewodnikowe, indukcyjne nagrzewnice elektryczne są mało popularne ze względu na ich wysoki koszt. Analogi, których praca uwzględnia opór elektryczny, są zamawiane znacznie częściej.
Rodzaje grzałek elektrycznych do form
W większości przypadków formy wykorzystywane są do produkcji seryjnych partii produktów. Biorąc pod uwagę konfigurację ogrzewanej płaszczyzny, należy wybrać odpowiednie produkty: urządzenia są montowane w cylindrycznych otworach, wybierane do okrągłych, segmentowych form, płaskiego oprzyrządowania i trudno dostępnych miejsc.
Ogromna gama podgrzewaczy produkowanych przez Intmax pozwala na wytwarzanie produktów do form, rur, oddzielnych elementów linii technologicznych. Różnią się one kształtem i są kalkulowane indywidualnie dla każdego zamówienia.
- Grzałki spiralne, wyglądem przypominają sprężynę, stosowane są w miejscach, gdzie nie ma możliwości umieszczenia grzałki o równomiernym kształcie. Są to systemy gorącokanałowe, w których konieczne jest ogrzewanie urządzeń formujących na całej długości, z uwzględnieniem zagięć konstrukcyjnych urządzeń.
- Elastyczne grzałki. Są jedynym rozwiązaniem dla form trójwymiarowych, łatwo się wyginają, dostosowując się do pożądanego kształtu otworu. Dzięki miękkiemu oplotowi w pełni mieszczą się w rowkach. Wytrzymują wyższe temperatury niż ich odpowiedniki nabojowe i spiralne.

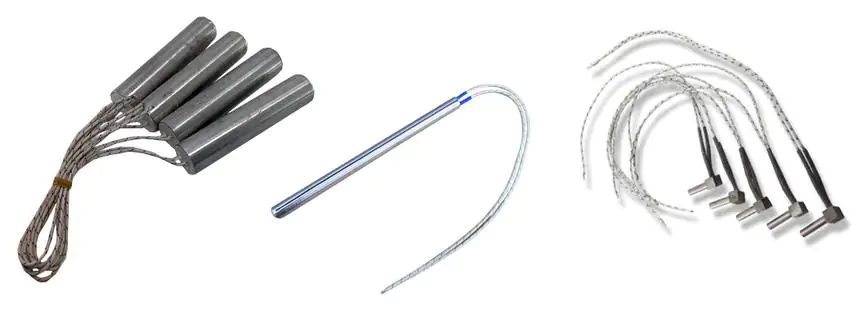

Elementy grzejne typu cartridge: konstrukcja i przeznaczenie
Produkty składają się z rdzenia (wykonanego z drutu oporowego), izolatora proszkowego (peryklaz jest dobrym przewodnikiem energii cieplnej), metalowej rurki i przewodów. Aby produkt był optymalnie użyteczny i niedrogi, zawsze wybierany jest określony metal: mosiądz, stal odporna na utlenianie lub stal utwardzana cieplnie.
Są one dobierane w taki sposób, aby ich zewnętrzna część ściśle przylegała do przewidzianych otworów. Prosty kształt rurki jest przeznaczony do płaskich kanałów. Produkowane są niestandardowe odpowiedniki zakrzywione pod kątem prostym lub pod innymi obliczonymi kątami.
W zależności od warunków pracy, grzałki patronowe są przeznaczone do mediów aktywnych chemicznie, do zakładów produkcyjnych z instalacjami wibracyjnymi. Istnieją warianty z termoparą, która pomaga zobaczyć dokładne wartości termiczne procesów. Ułatwia to śledzenie etapów ogrzewania i chłodzenia, czyniąc tę funkcję automatycznym trybem sterowania.
Modele z dwiema połączonymi połówkami działają nieco inaczej. Gdy temperatura wzrasta, połówki rozsuwają się i dociskają do krawędzi otworów. Gdy temperatura spada, powracają do pierwotnej pozycji. Zapewniają lepsze i szybsze nagrzewanie form do prasowania. Wygodne, ponieważ nie jest konieczne wykonywanie ich średnicy dokładnie do formatu miejsca osadzenia. Można je szybko wyjąć, gdy wymagana jest wymiana.
Grzałki typu kartridżowego mają pierwszeństwo wśród wszystkich typów podobnych produktów. Są one montowane na wtryskarkach, wytłaczarkach i drukarkach 3D w produkcji szeregu wyrobów z tworzyw sztucznych.
Prawidłowe zamawianie grzałek kartridżowych
Szeroka gama grzałek firmy Intmax jest wykorzystywana w różnych kierunkach przemysłowych. Maksymalne nagrzewanie sięga +800⁰C. Są one wkładane do form, kanałów, matryc.
Aby dokonać jednoznacznego wyboru przed zakupem, należy wziąć pod uwagę takie cechy.
Długość i średnica
Należy wiedzieć, jaka jest długość części roboczej elementu grzejnego, która jest poddawana ogrzewaniu. Musi ona pokrywać się z głębokością otworu. W klasycznym schemacie umieszczania średnica jest tak dobrana, aby nie było szczelin powietrznych między miejscem lądowania a zewnętrzną powierzchnią grzejnika. „Nabój” różni się od otworu o dziesiąte części milimetra. Tylko wtedy będzie działać wydajnie, dostarczać obliczoną porcję energii do formy i nie rozpraszać ciepła przez szczeliny.
Moc znamionowa
Aby praca nad ogrzewaniem odbywała się w określonym rytmie, konieczne jest dobranie takiej wydajności elementu grzejnego, aby zapewniał on dostarczanie gęstego strumienia ciepła, ale nie pracował na granicy swoich możliwości technicznych. Długotrwała praca przy wartościach granicznych doprowadzi do przegrzania elementu i konieczności jego wymiany. Dlatego zawsze wybierane są grzejniki z rezerwą mocy.
Równe lub przybliżone wartości przewodności cieplnej
Szybkie nagrzewanie jest uwarunkowane zbliżonymi wartościami wymiany ciepła i odbioru ciepła grzałki i formy. W przeciwnym razie proces będzie przebiegał wolniej, zmniejszając szybkość produkcji. W przeciwnym razie grzałka nie będzie w stanie osiągnąć wymaganego potencjału cieplnego podczas normalnej pracy i szybko się przepali. Konieczne jest zainstalowanie takiej liczby elementów grzejnych, jaka wynika z obliczeń.
Instalacja grzałek kartridżowych i sprawdzanie ich działania
Przedstawiamy procedurę montażu grzałek.
- Kontrola wzrokowa: powierzchnia jest czysta, bez plam oleju technicznego, przyklejonych kawałków gruzu. Jeśli występują zanieczyszczenia, usuwa się je przez przedmuchanie pneumatyczne lub przetarcie rozpuszczalnikiem. Przed montażem konieczne jest wysuszenie powierzchni.
- Sprawdzenie otworu. Miejsce dla sieci TEN musi mieć otwór o tej samej średnicy na całej głębokości. Miejsce lądowania jest oczyszczane z kawałków metalu, które są odpadami z wiercenia formy.
- „Wypróbowanie” grzejnika pokaże, jak poprawnie zostałby zamontowany. Szczelina wynosi 0,03-0,05 mm. Grzałki umieszcza się w odległości większej niż 3-4 cm od siebie. Obecność otworu wyjściowego ułatwi demontaż zużytej grzałki.
- Smarowanie pastą termoprzewodzącą poprawi strefy styku grzałek z kanałami. Ważne jest, aby nie dostała się ona na odsłonięte przewody.
- Podgrzewane segmenty powinny pozostać wewnątrz, a zimne na zewnątrz. Zła instalacja stwarza warunki do uszkodzenia izolacji, a następnie pożaru.
- Należy zwrócić szczególną uwagę na mocowanie elementów grzejnych, aby zmniejszyć ryzyko obrażeń pracowników w warsztacie.
- Nie należy umieszczać podłączanych kabli w pobliżu gorących powierzchni. Mogą one wytrzymać temperaturę +100…+130⁰C, a nagrzewanie może osiągnąć +350…+800⁰C. Jeśli wartość temperatury nagrzewania przekracza +300⁰C, należy wybrać przewody w osłonie ceramicznej („koraliki”).
- Należy regularnie sprawdzać integralność powłoki dielektrycznej przewodów.
- Zastosowanie termopary zapewni, że ogrzewanie odbywa się w określonym zakresie temperatur. Pomaga to uniknąć przegrzania elementów grzejnych.
Gdy konieczna jest wymiana grzałki, należy ją wyłączyć i poczekać, aż jej temperatura zrówna się z temperaturą powietrza. Otwór przelotowy pomaga bezproblemowo wyjąć grzałkę, która osiągnęła koniec okresu eksploatacji.
Kto powinien zamawiać grzałki patronowe?
Aby zrozumieć, jak często jesteśmy proszeni o zamówienie nagrzewnic nabojowych w Ukrainie, wymieńmy, w jakich kierunkach są one zaangażowane.

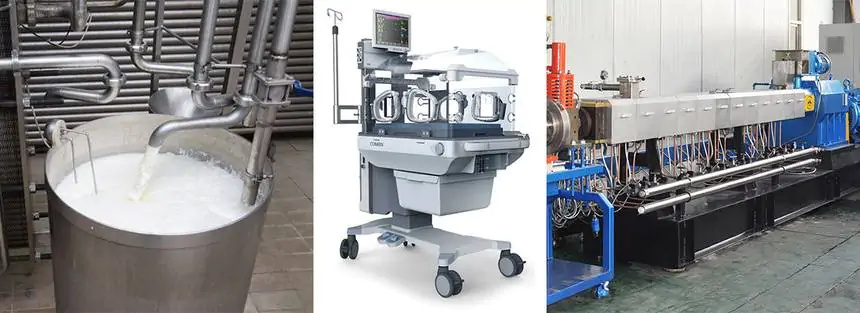

Kierunek spożywczy
Produkcja przetworów, suszonych owoców, pasteryzacja mleka na skalę przemysłową jest odpowiedzialnym procesem, który wymaga utrzymania temperatury podczas przygotowywania żywności o długim okresie przechowywania. Poziom ogrzewania pozwala na przygotowanie surowców w taki sposób, aby zapewnić zachowanie użytecznych substancji i zapobiec tworzeniu się środowiska dla rozwoju bakterii.
Otrzymywanie polimerów
Aby stworzyć pożądany kształt, surowiec musi zostać stopiony do stanu płynności, tak aby przyjął pożądaną konfigurację. Przegrzanie termiczne z pominięciem termopary? Powstanie produkt o pogorszonych właściwościach. Obniżenie temperatury poniżej temperatury projektowej? Nie uzyskasz jednolitej konsystencji stopu. Techniki formowania wtryskowego pod ciśnieniem pomagają stworzyć linię produktów o szerokiej gamie konfiguracji.
Medtech
Procesy termiczne w urządzeniach są wykorzystywane w kuwetach pediatrycznych (gdzie karmione są wcześniaki), solariach, środkach do oczyszczania nerek i do celów kosmetycznych. Dlatego też kontrolowana, równomierna agregacja ciepła jest tutaj również ważna.
Dziedzina materiałów opakowaniowych
Wiele osób wie, czym jest folia termiczna i cięcie na gorąco. Zgrzewanie torebek jest stosowane na każdym większym rynku, pozwalając ludziom uniknąć pozostawiania torebek i małych paczek w szafkach magazynowych. Gęsta folia jest używana do pakowania towarów jednostkowych (np. butelkowanej wody mineralnej, jogurtów) w zestawy składające się z określonej liczby sztuk.
Ogrzewanie silnika w samochodzie
Zimą nie można obejść się bez podgrzewania cylindrów. Grzejniki doprowadzą pojazd do stanu roboczego, zwiększając temperaturę oleju silnikowego, płynu chłodzącego.
Dlaczego decyzja o spersonalizowaniu grzłek patronowych jest właściwa i opłacalna?
Zamawiając grzałki w firmie Intmax, otrzymujesz produkty, które są dokładnie takie, jak powinny.
W przypadku niektórych procesów konwencjonalne grzałki są wystarczające, podczas gdy inne działają w bardziej wymagających warunkach. W grzałkach wysokotemperaturowych z zaciskaniem drutu uzyskuje się opór właściwy do 10 W/cm².
- Opracowanie rysunku przyszłej sieci TEN jest okazją do stworzenia jej o różnej długości, średnicy, płaskiej, elastycznej lub nieruchomej wygiętej pod kątem, o przekroju okrągłym lub kwadratowym.
- Oplot zmniejszy ścieranie, a osłona z włókna szklanego zwiększy odporność termiczną. Możliwość tworzenia nieogrzewanych sekcji zmniejszy zużycie energii i zablokuje możliwość przegrzania aktywnych sektorów.
- Szczególnym przypadkiem jest możliwość wykorzystania elementów grzejnych przy dwóch różnych napięciach.
- Zastosowanie kołnierzy, tulei gwintowanych, różnych sposobów podłączenia wyjścia, wykorzystanie mocy rozproszonej, tworzenie termopar dla sieci dwufazowej i trójfazowej – wszystko to rozszerza zakres zastosowania grzałek do rozwiązywania konkretnych zadań produkcyjnych.
Specjaliści Intmax przyjmą zamówienie na produkcję grzałek patronowych w każdy dzień roboczy
