Promieniowanie podczerwone: co to jest, długość fali i zasada działania grzejników → INTMAX Group

1. Wstęp: Czym jest promieniowanie podczerwone?

Promieniowanie podczerwone — czym właściwie jest? Niebezpieczne promieniowanie (radiacja?!), którego należy unikać za wszelką cenę, czy naturalne zjawisko, bez którego życie na Ziemi byłoby niemożliwe? Część światła słonecznego czy odrębny rodzaj fal elektromagnetycznych? Aby to zrozumieć, trzeba przypomnieć sobie nieco ze szkolnego kursu fizyki — i odrobinę biologii.

Promieniowanie podczerwone (IR) to rodzaj fal elektromagnetycznych, który znajduje się w widmie tuż za czerwoną częścią światła widzialnego. Ludzkie oko go nie dostrzega, ale nasze ciało odczuwa je jako ciepło. Dlatego fale podczerwone często nazywane są promieniowaniem cieplnym.

Warto od razu podkreślić: promieniowanie podczerwone należy do promieniowania niejonizującego. Nie niszczy struktury molekularnej substancji i nie ma nic wspólnego z radiacją w sensie jądrowym. Nie powoduje uszkodzeń radiacyjnych — jedynie przenosi energię cieplną.

Z punktu widzenia fizyki promieniowanie podczerwone to narzędzie bezpośredniego przekazywania energii od źródła do obiektu. Właśnie ta cecha sprawia, że jest ono niezwykle ważne dla nowoczesnych systemów ogrzewania. W przeciwieństwie do ogrzewania konwekcyjnego, gdzie najpierw nagrzewa się powietrze, a dopiero potem przedmioty, promieniowanie podczerwone przekazuje energię bezpośrednio powierzchniom. W rezultacie zwiększa się efektywność przekazywania ciepła, zmniejszają się straty energii, a ciepło jest odczuwalne szybciej.

Systemy ogrzewania pomieszczeń mieszkalnych
Ogrzewanie lokalne
Procesy technologiczne
Kontrolowane ogrzewanie przemysłowe

W kontekście efektywności energetycznej technologie podczerwieni są uznawane za jedną z najbardziej racjonalnych metod przekazywania ciepła, ponieważ energia nie „rozprasza się” w powietrzu, lecz jest bezpośrednio pochłaniana przez obiekty.

Tak więc promieniowanie podczerwone to nie abstrakcyjne zjawisko fizyczne, lecz fundamentalny mechanizm przekazywania energii cieplnej, który leży u podstaw zarówno procesów naturalnych (na przykład ogrzewania Ziemi przez Słońce), jak i nowoczesnych technologii grzewczych.

2. Historia odkrycia: Eksperyment Williama Herschela

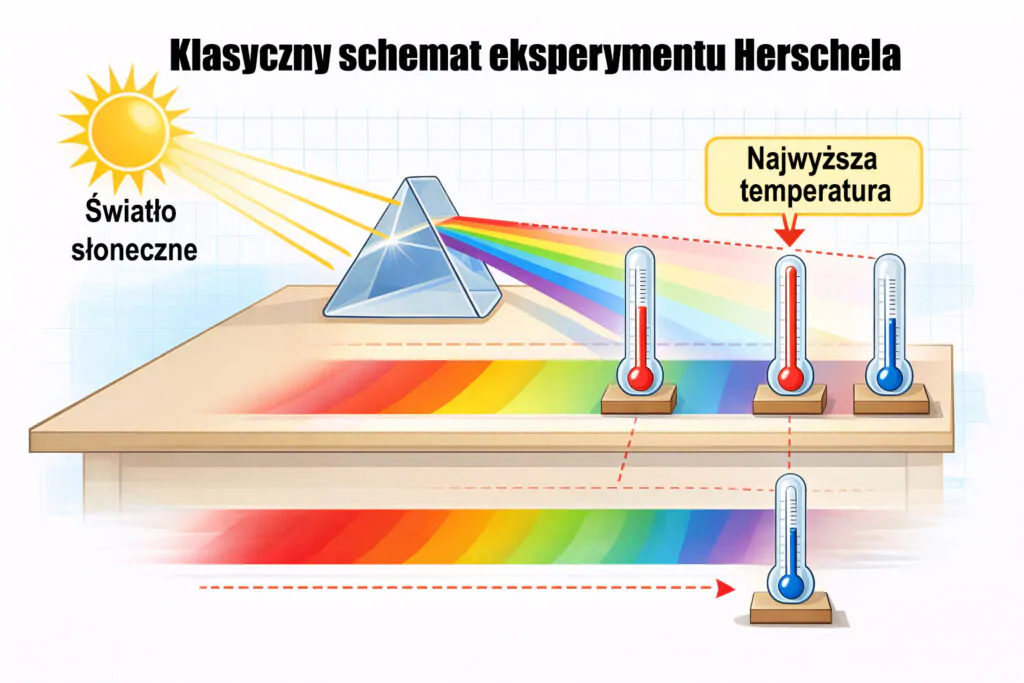

Zacznijmy od odkrycia. Promieniowanie podczerwone zostało odkryte w 1800 roku przez angielskiego uczonego Williama Herschela. Badając widmo Słońca uzyskane za pomocą pryzmatu, Herschel umieścił kilka termometrów w różnych kolorowych strefach widma.

Jeden z termometrów umieścił poza granicą czerwonej części widma — w obszarze, gdzie światło nie było już widoczne dla ludzkiego oka. Właśnie tam zarejestrowano najwyższą temperaturę.

Oznaczało to, że poza czerwonym światłem istnieje niewidzialne promieniowanie przenoszące energię. W ten sposób odkryto nową część widma elektromagnetycznego. Dalsze badania wykazały, że promieniowanie to podlega tym samym prawom optyki co światło widzialne: może się odbijać, załamywać i być pochłaniane. A zatem fale podczerwone mają tę samą naturę fizyczną co fale świetlne.

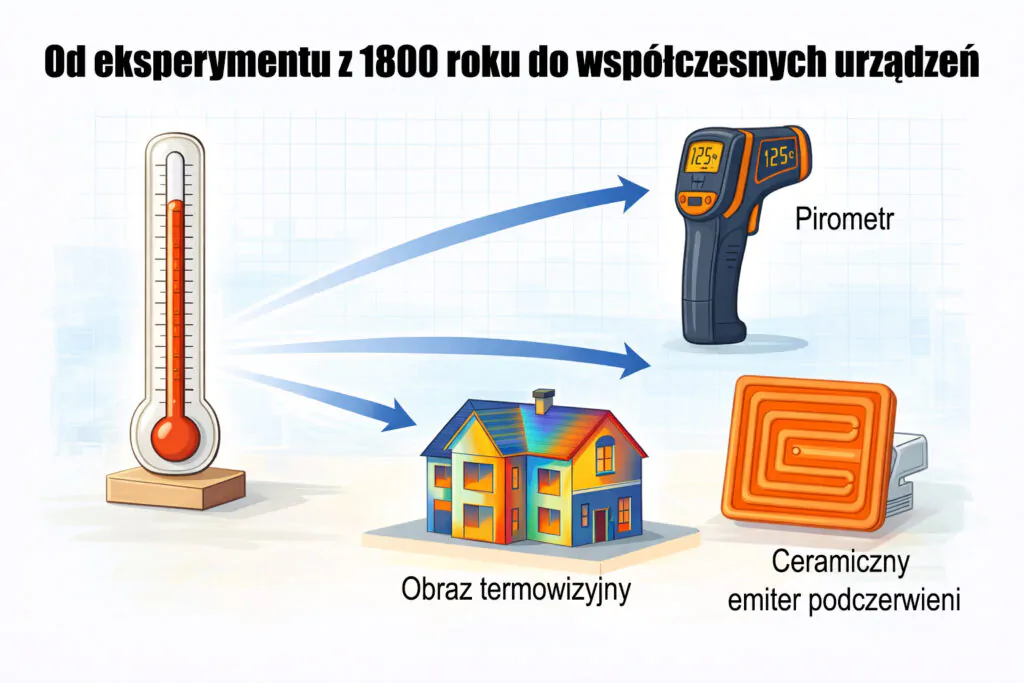

Eksperyment Herschela stał się podstawą rozwoju:

Bezkontaktowych metod pomiaru temperatury
Nowoczesnych pirometrów (termometrów IR)
Kamer termowizyjnych
Przemysłowych emiterów podczerwieni

Dziś zasada odkryta ponad dwieście lat temu jest wykorzystywana w energetyce, metalurgii, budowie maszyn oraz systemach kontroli temperatury.

W ten sposób eksperyment z pryzmatem i termometrami stał się fundamentem całej dziedziny technologii związanych z pomiarem i przekazywaniem energii cieplnej.

3. Jednolita natura fal elektromagnetycznych

123 lata po odkryciu promieniowania podczerwonego radziecka fizyk Aleksandra Głagolewa-Arkadiewa uzyskała fale elektromagnetyczne o długości około 80 µm, czyli w zakresie promieniowania podczerwonego. Było to ważne potwierdzenie, że światło, promieniowanie podczerwone oraz fale radiowe mają jedną wspólną naturę fizyczną — wszystkie są odmianami fal elektromagnetycznych.

Różnica między nimi polega jedynie na długości fali i częstotliwości. To właśnie te parametry decydują o tym, jak fala oddziałuje z materią.

W przeciwieństwie do fal radiowych, które w większości przechodzą przez wiele materiałów lub odbijają się od nich, promieniowanie podczerwone ma długość fali idealnie dopasowaną do oddziaływania ze strukturą molekularną substancji — wody, plastiku, drewna, tkanin czy powierzchni metalowych.

Pod wpływem fal IR cząsteczki zaczynają intensywniej drgać, co objawia się jako nagrzewanie. Właśnie dlatego promieniowanie podczerwone tak szybko przekazuje ciepło i zapewnia wysoką efektywność wymiany energii cieplnej.

Ta właściwość wyjaśnia, dlaczego promieniowanie podczerwone jest aktywnie wykorzystywane w systemach ogrzewania oraz w procesach przemysłowego nagrzewania: energia nie tylko rozchodzi się w przestrzeni, lecz jest bezpośrednio pochłaniana przez materiały.

W ten sposób fale podczerwone nie są odrębnym zjawiskiem, lecz częścią jednolitego widma elektromagnetycznego, a to właśnie ich długość fali czyni je najbardziej efektywnymi w przekazywaniu energii cieplnej.

4. Długość fali, temperatura i typ promiennika podczerwieni

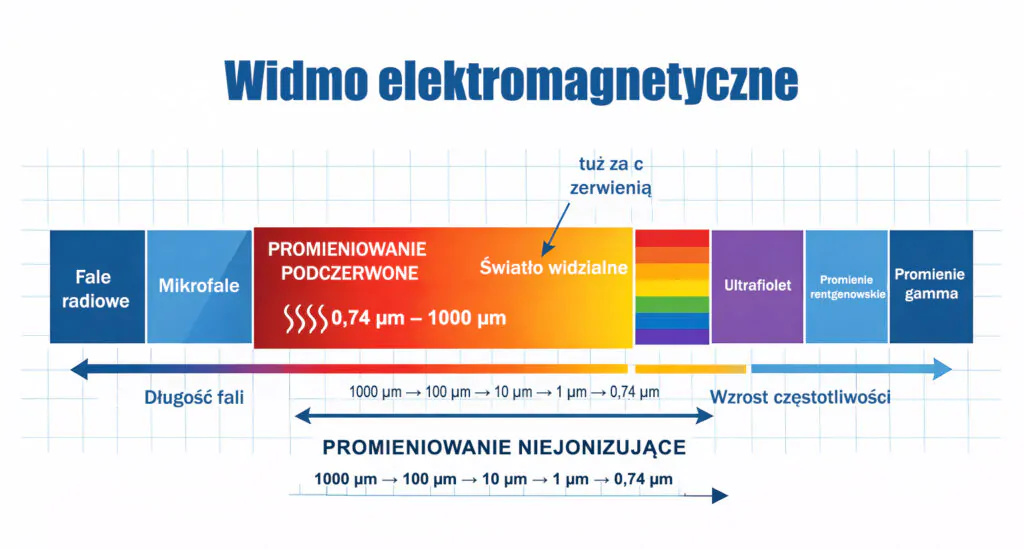

Promieniowanie podczerwone zajmuje zakres widma elektromagnetycznego o długościach fal od 0,74 µm do 100 µm. Z praktycznego punktu widzenia w systemach ogrzewania i nagrzewania przemysłowego istotne jest nie tylko samo pojęcie długości fali, ale także jej związek z temperaturą elementu grzewczego.

Krótkofalowe (0,74–2,5 µm)

Temperatura elementu: powyżej 800–1000°C.
Źródła: lampy kwarcowe i halogenowe.
Zapewniają szybkie, intensywne nagrzewanie.
Zastosowanie: komory suszarnicze, linie technologiczne.

Średniofalowe (2,5–50 µm)

Temperatura elementu: 300–800°C.
Uniwersalne rozwiązanie dla przemysłu.

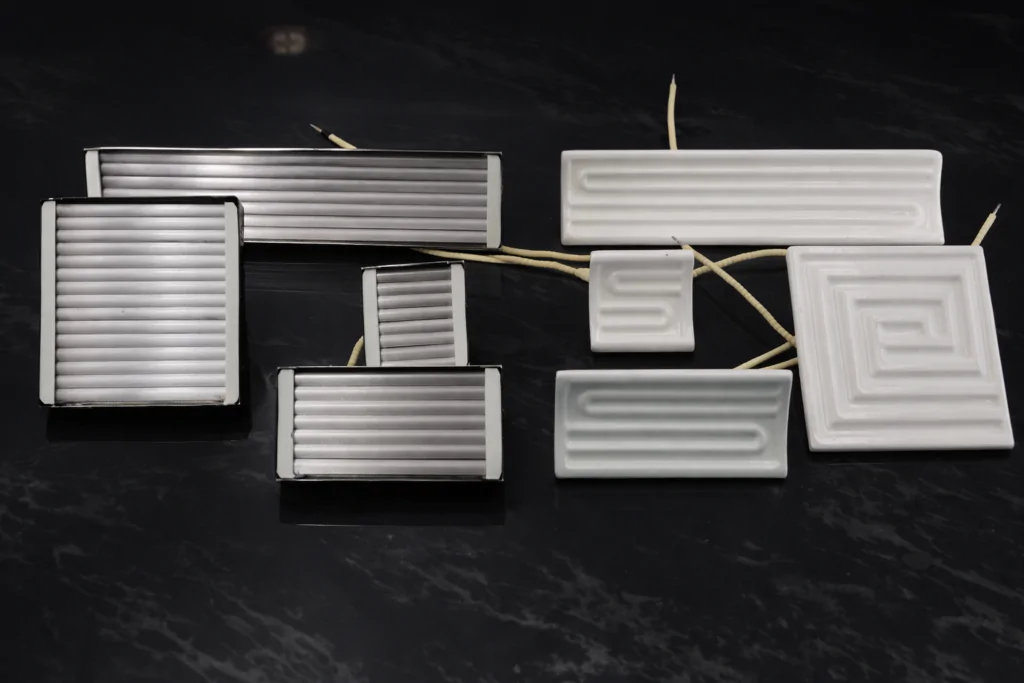

Ceramiczne promienniki podczerwieni.
Stabilny strumień ciepła.

Długofalowe (50–100 µm)

Niskotemperaturowe powierzchnie (do 300°C).
Głównie ogrzewacze panelowe.
Łagodne ciepło do pomieszczeń mieszkalnych i biurowych.

Dlaczego promieniowanie IR nazywane jest „cieplnym”?

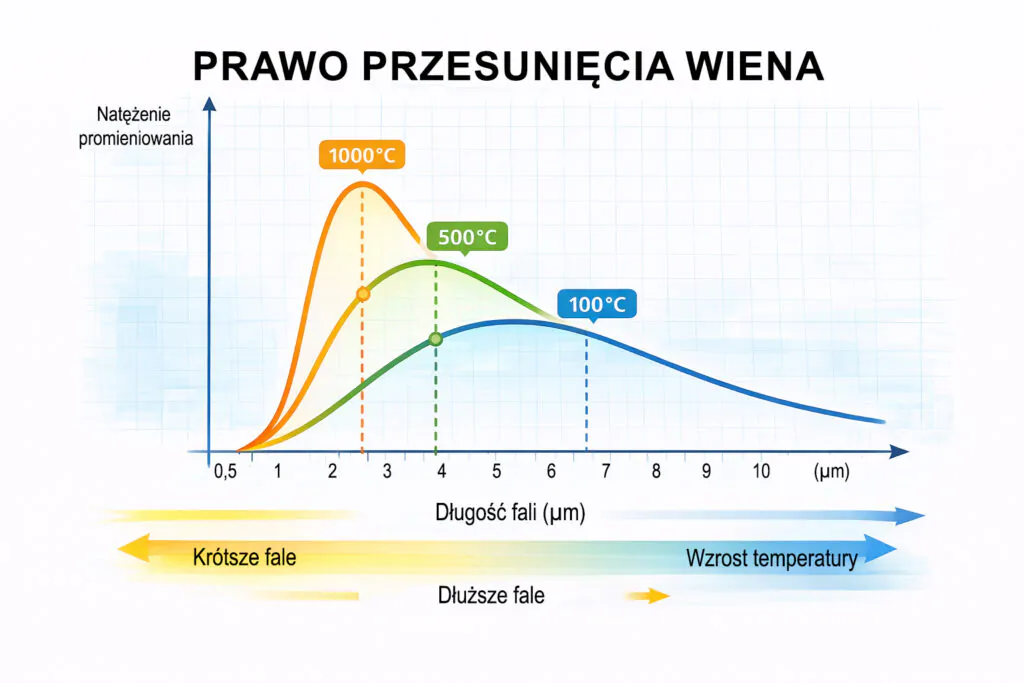

Wszystkie ciała ogrzane powyżej zera absolutnego emitują fale podczerwone. Długość fali zależy od temperatury — im wyższa temperatura, tym krótsza fala. Zależność tę opisuje prawo przesunięcia Wiena:

λ_max = b / T

λ_max — długość fali maksimum promieniowania
b — stała Wiena (≈ 2,9 × 10^-3 m·K)
T — temperatura bezwzględna w kelwinach

Oznacza to, że długość fali promiennika jest bezpośrednio określona przez temperaturę jego powierzchni. Gdy promieniowanie dociera do obiektu, nie ogrzewa powietrza, lecz jest pochłaniane przez powierzchnię. Cząsteczki materiału zaczynają intensywniej drgać — a temperatura wzrasta.

Istotną rolę odgrywa współczynnik emisyjności materiału. Na przykład ceramika ma wysoki współczynnik (około 0,9), co sprawia, że ceramiczne ogrzewacze są bardziej efektywne w porównaniu z powierzchniami metalowymi.

● Długość fali zależy od temperatury.

● Temperatura zależy od typu elementu grzewczego.

● Materiał promiennika wpływa na efektywność przekazywania energii.

To właśnie ta zasada fizyczna stanowi podstawę wyboru promiennika podczerwieni do konkretnego zastosowania.

5. Zastosowanie w ogrzewaczach: jasne i ciemne promienniki podczerwieni

Przy wyborze promiennika podczerwieni często pojawia się pytanie: co oznacza „jasny” lub „ciemny” promiennik? W rzeczywistości nie chodzi o różne technologie, lecz o różną temperaturę elementu grzewczego oraz odpowiadającą jej długość fali.

Jasne promienniki podczerwieni

Pracują w wysokich temperaturach i mają krótszą długość fali. Ich element może widocznie świecić (czerwone lub pomarańczowe żarzenie). Stosowane są tam, gdzie wymagane jest szybkie osiągnięcie temperatury roboczej oraz wysoka gęstość strumienia cieplnego:

Termoformowanie tworzyw sztucznych
Suszenie powłok
Krótkie cykle nagrzewania
Lokalne nagrzewanie

Ciemne promienniki podczerwieni

Pracują w niższych temperaturach, nie emitują intensywnego światła i tworzą łagodniejszy, bardziej równomierny strumień ciepła. Są zalecane tam, gdzie istotna jest stabilność i brak oślepiającego światła:

Komory suszarnicze
Linie przenośnikowe
Strefy lakiernicze
Ogrzewanie hal produkcyjnych

Ciemne oraz ceramiczne promienniki podczerwieni są często wykorzystywane w przemyśle dzięki wysokiej efektywności przekazywania ciepła oraz możliwości precyzyjnej kontroli temperatury.

W ten sposób wybór między jasnym a ciemnym promiennikiem IR zależy nie tylko od długości fali, ale również od konkretnego zadania technologicznego. Zastosowanie odpowiedniego typu urządzenia pozwala znacząco zwiększyć wydajność i jakość procesu nagrzewania.

6. Słońce — najpotężniejsze źródło ciepła

Najbardziej znanym źródłem promieniowania podczerwonego jest oczywiście Słońce. Bez jego energii życie na Ziemi byłoby niemożliwe. Nawet znajdując się w odległości około 147,5 mln km, Słońce skutecznie przekazuje energię przez próżnię kosmiczną.

Ważne jest, aby zrozumieć: kosmos się nie nagrzewa. W próżni nie ma powietrza, a więc konwekcja jest niemożliwa. Jednak promieniowanie słoneczne dociera do Ziemi i bezpośrednio ogrzewa jej powierzchnię — grunt, wodę, budynki i przedmioty. Dopiero nagrzane obiekty przekazują ciepło powietrzu. To właśnie ta zasada stanowi podstawę ogrzewania podczerwienią.

Podobnie jak Słońce ogrzewa Ziemię przez próżnię, promienniki podczerwieni przekazują energię detalom, powierzchniom i urządzeniom nawet w pomieszczeniach z wentylacją lub przeciągami. Powietrze nie jest w tym przypadku głównym nośnikiem ciepła. Daje to istotną przewagę nad systemami konwekcyjnymi (nagrzewnicami powietrza), w których ciepło jest tracone wraz z ruchem powietrza.

Promiennik podczerwieni zapewnia bezpośrednie przekazywanie energii, co zwiększa efektywność wymiany ciepła i zmniejsza straty energetyczne.

Ogrzewanie przemysłowe jest szczególnie skuteczne w następujących przypadkach:

W dużych halach produkcyjnych;
Na otwartych lub półotwartych przestrzeniach;
W strefach z częstym otwieraniem bram;
Przy lokalnym nagrzewaniu detali lub stanowisk pracy.

7. Podsumowanie: Najbardziej naturalna metoda ogrzewania

Promieniowanie podczerwone ze swojej natury nie różni się od światła widzialnego — są to te same fale elektromagnetyczne. Różnica polega jedynie na tym, że światło widzialne zapewnia oświetlenie, natomiast fale podczerwone, pochłaniane przez materiał, przekształcają się w energię cieplną.

Ten naturalny mechanizm działa w skali całej planety i jest wykorzystywany w nowoczesnych technologiach. Systemy ogrzewania podczerwienią odtwarzają zasadę, według której Słońce ogrzewa Ziemię: bezpośrednie nagrzewanie powierzchni bez pośredniego ogrzewania powietrza.

Przy właściwym doborze długości fali promiennika (krótkiej, średniej lub długiej) można zoptymalizować proces i zmniejszyć zużycie energii elektrycznej. W warunkach przemysłowych pozwala to osiągnąć oszczędność do 30–40% w porównaniu z tradycyjnymi systemami konwekcyjnymi.

W ten sposób promieniowanie podczerwone to:

● naturalny sposób przekazywania ciepła

● technologicznie efektywna metoda nagrzewania przemysłowego

● podstawa energooszczędnego ogrzewania przemysłowego

Jeśli chcesz zwiększyć efektywność procesów cieplnych lub zmniejszyć zużycie energii w produkcji, warto rozważyć wdrożenie rozwiązań opartych na podczerwieni oraz dobrać optymalny typ promiennika do konkretnego zastosowania.
