Przewodnictwo cieplne materiałów: wzory, tabele oraz dobór materiałów do grzałek

Przewodnictwo cieplne jest jedną z kluczowych właściwości materiałów, która bezpośrednio wpływa na efektywność, szybkość oraz równomierność nagrzewania. Od niej zależy, jak szybko grzałka przekazuje ciepło do medium roboczego, jak stabilna będzie temperatura oraz jakie straty ciepła pojawią się w trakcie pracy.

Podczas projektowania i doboru grzałek przemysłowych ważne jest uwzględnienie nie tylko parametrów elektrycznych, lecz także właściwości cieplno-fizycznych materiałów — przewodnictwa cieplnego, dyfuzyjności cieplnej, wpływu struktury oraz temperatury. Błędy na tym etapie mogą prowadzić do lokalnych przegrzań, skrócenia żywotności elementów grzejnych oraz nadmiernego zużycia energii.

W niniejszym artykule omówiono podstawowe prawa przewodnictwa cieplnego, mechanizmy przenoszenia ciepła w ciałach stałych, a także przedstawiono wzory i tabele wykorzystywane w obliczeniach inżynierskich. Szczególną uwagę poświęcono praktycznemu doborowi materiałów do grzałek z uwzględnieniem rzeczywistych warunków eksploatacji.

1. Prawo Fouriera przewodnictwa cieplnego: wzory i obliczenia praktyczne

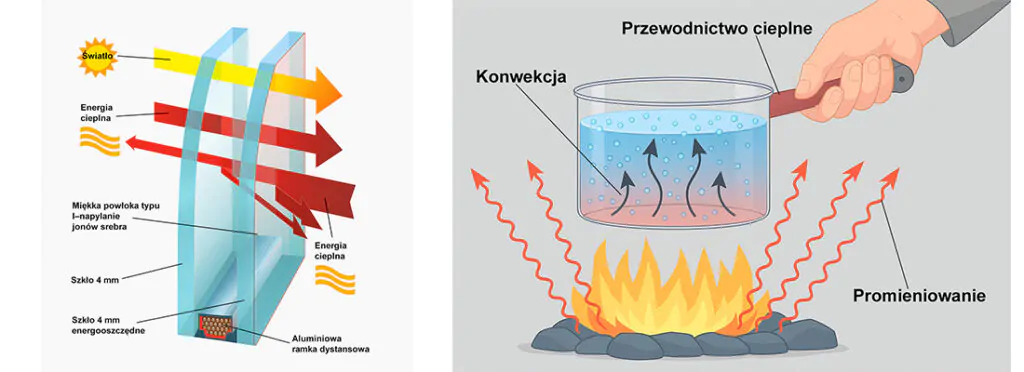

Przewodnictwo cieplne charakteryzuje zdolność ciała stałego do przekazywania energii cieplnej z jednego obszaru do drugiego przy istnieniu różnicy temperatur. W ogólnym przypadku ciepło zawsze przepływa z obszaru o wyższej temperaturze do obszaru chłodniejszego.

W jednowymiarowym stanie ustalonym proces przewodzenia ciepła opisuje różniczkowe prawo Fouriera:

gdzie ilość ciepła dQ, przenoszona w czasie dt przez elementarną powierzchnię ds, jest proporcjonalna do gradientu temperatury wzdłuż normalnej do tej powierzchni. Znak «minus» oznacza, że strumień ciepła jest skierowany w stronę malejącej temperatury.

W postaci wektorowej prawo Fouriera zapisuje się następująco:

gdzie q jest wektorem gęstości strumienia ciepła, a ∇T — gradientem temperatury. Ta postać jest stosowana do analizy wymiany ciepła w ogólnym przypadku, w szczególności dla złożonych geometrii i materiałów niejednorodnych.

Inżynierska postać prawa Fouriera dla ściany płaskiej

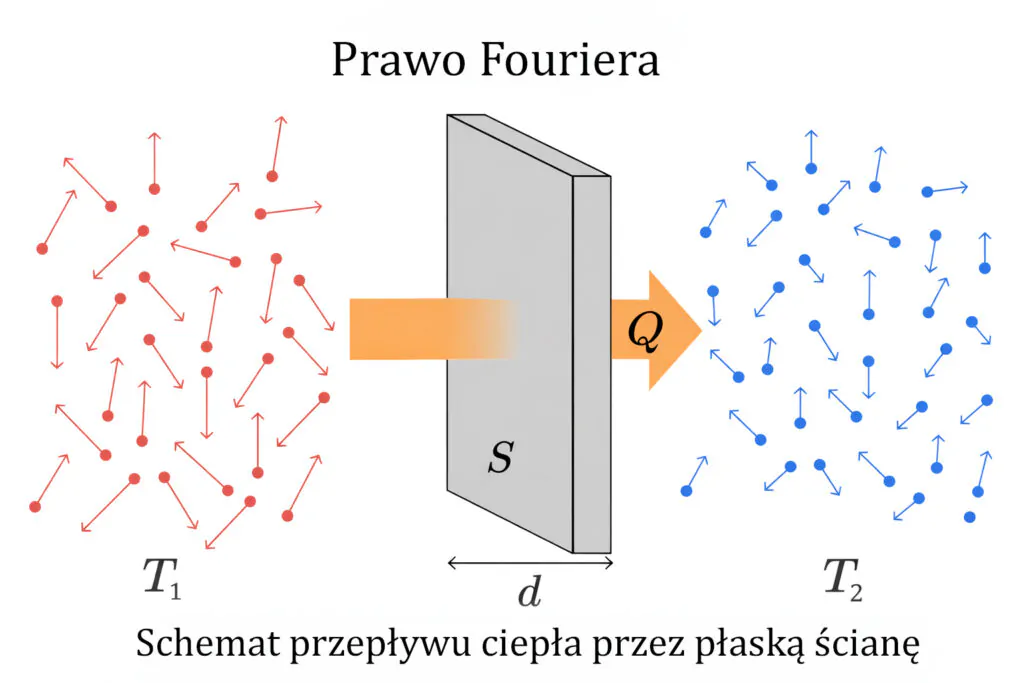

W obliczeniach praktycznych w stanie ustalonym, gdy ciepło przepływa przez płaską ścianę o stałej grubości (np. ścianę pieca, obudowę elementu grzejnego lub warstwę izolacji cieplnej), prawo Fouriera stosuje się w postaci całkowej:

Wzór ten pozwala szybko oszacować straty ciepła lub strumień cieplny przechodzący przez materiał, znając jego grubość, powierzchnię oraz temperatury po obu stronach. Jest to wyrażenie najczęściej stosowane w inżynierskich obliczeniach wymiany ciepła.

Wzór przewodnictwa cieplnego dla ściany cylindrycznej

W ogrzewaniu przemysłowym często spotyka się powierzchnie cylindryczne: rurociągi, grzałki patronowe, opaskowe oraz ekstrudery. W takim przypadku powierzchnia wymiany ciepła zmienia się wraz z promieniem, a zastosowanie wzoru dla ściany płaskiej prowadzi do błędów.

Dla ściany cylindrycznej strumień ciepła określa się wzorem:

Równanie to ma kluczowe znaczenie przy obliczaniu izolacji cieplnej rur, doborze mocy grzałek patronowych i opaskowych oraz przy ocenie strat ciepła w systemach rurowych.

Podstawowe wielkości wykorzystywane we wzorach:

• Q (W) — całkowita moc cieplna przenikająca przez powierzchnię
• q (W/m²) — gęstość strumienia ciepła
• λ (W/(m·K)) — współczynnik przewodnictwa cieplnego materiału
• δ (m) — grubość ściany
• S (m²) — powierzchnia wymiany ciepła
• ∇T (K/m) — gradient temperatury
• d₁, d₂ (m) — średnice wewnętrzna i zewnętrzna (dla cylindra)

2. Przewodnictwo cieplne ciał anizotropowych w materiałach przemysłowych

W większości prostych przypadków zakłada się, że materiał przewodzi ciepło jednakowo we wszystkich kierunkach. Takie materiały nazywa się izotropowymi. Jednak w rzeczywistych warunkach przemysłowych inżynierowie często mają do czynienia z materiałami anizotropowymi, w których przewodnictwo cieplne zależy od kierunku.

Dla anizotropowych ciał stałych gęstość strumienia ciepła w ogólnym przypadku nie pokrywa się z kierunkiem normalnej do powierzchni izotermicznej, a ciepło może rozchodzić się różnymi drogami z różną intensywnością.

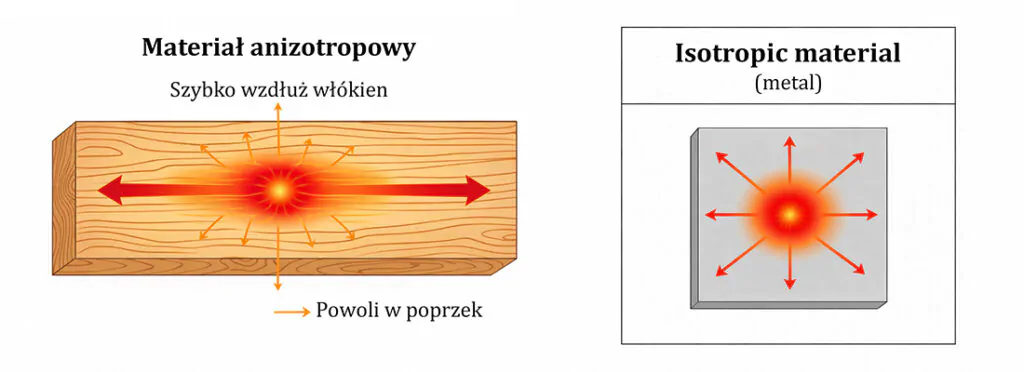

Anizotropia — wyjaśnienie prostymi słowami

Aby zrozumieć istotę anizotropii, nie trzeba od razu sięgać po tensory. Wystarczy wyobrazić sobie drewnianą deskę.

Ciepło, podobnie jak siekiera, znacznie łatwiej przechodzi wzdłuż włókien drewna niż w poprzek. To właśnie jest przykład anizotropii — sytuacji, w której właściwości materiału zależą od kierunku.

W metalach struktura jest zazwyczaj bliższa izotropowej, jednak w wielu nowoczesnych materiałach stosowanych w ogrzewaniu przemysłowym kierunek struktury ma kluczowe znaczenie.

Matematyczny opis przewodnictwa cieplnego ciał anizotropowych

W ogólnej postaci prawo Fouriera dla materiału anizotropowego zapisuje się następująco:

gdzie współczynniki λ_ij tworzą symetryczny tensor przewodnictwa cieplnego drugiego rzędu, opisujący sposób rozchodzenia się ciepła w różnych kierunkach wewnątrz materiału.

W praktyce materiały anizotropowe opisuje się zazwyczaj w układzie głównych osi przewodnictwa cieplnego (x, y, z). W takim przypadku równania znacznie się upraszczają:

Materiały anizotropowe w ogrzewaniu przemysłowym

Dla inżynierów zajmujących się doborem lub eksploatacją grzałek anizotropia ma istotne znaczenie praktyczne. Typowe przykłady:

• Grafit i materiały węglowe
  Przewodnictwo cieplne wzdłuż warstw jest kilkukrotnie wyższe niż w poprzek. Ma to znaczenie przy stosowaniu grafitowych elementów grzejnych oraz uszczelek.
• Warstwowe materiały elektroizolacyjne (mikanit, tekstolit)
  Mikanit (na bazie miki) dobrze przewodzi ciepło w kierunku elementu grzanego, lecz znacznie gorzej — wzdłuż warstwy. Ma to bezpośredni wpływ na odprowadzanie ciepła i równomierność nagrzewania.
• Elementy drukowane w technologii 3D
  Przewodnictwo cieplne zależy od kierunku układania warstw. Element może skutecznie odprowadzać ciepło w jednym kierunku i powodować lokalne przegrzewanie w innym.

Takie efekty są szczególnie istotne przy pracy z grzałkami patronowymi, opaskowymi oraz rurowymi.

Dlaczego anizotropię należy uwzględniać na etapie projektowania

Ignorowanie anizotropii może prowadzić do poważnych problemów inżynierskich. Jeśli nie uwzględni się kierunkowej zależności przewodnictwa cieplnego, grzałka może powodować lokalne przegrzewania (hot spots).

W takich obszarach ciepło nie zdąża równomiernie się rozprzestrzeniać i gromadzi się w wybranych miejscach, co prowadzi do:

• nierównomiernego nagrzewania;
• skrócenia żywotności elementu grzejnego;
• przyspieszonego starzenia się izolacji;
• przedwczesnej awarii urządzenia.

Dlatego przy doborze materiałów i projektowaniu grzałek przemysłowych anizotropia przewodnictwa cieplnego powinna być uwzględniana już na etapie projektowania.

3. Dyfuzyjność cieplna: jak szybko materiał się nagrzewa

Przy wyborze grzałki przemysłowej ważne jest nie tylko to, ile ciepła materiał może przekazać, lecz także jak szybko osiąga on roboczy zakres temperatur. Tę właściwość opisuje dyfuzyjność cieplna.

Dyfuzyjność cieplna (oznaczana symbolem a) to cecha bezwładności cieplnej materiału, czyli szybkości, z jaką temperatura wewnątrz ciała stałego wyrównuje się podczas nagrzewania lub chłodzenia.

Fizyczne znaczenie dyfuzyjności cieplnej

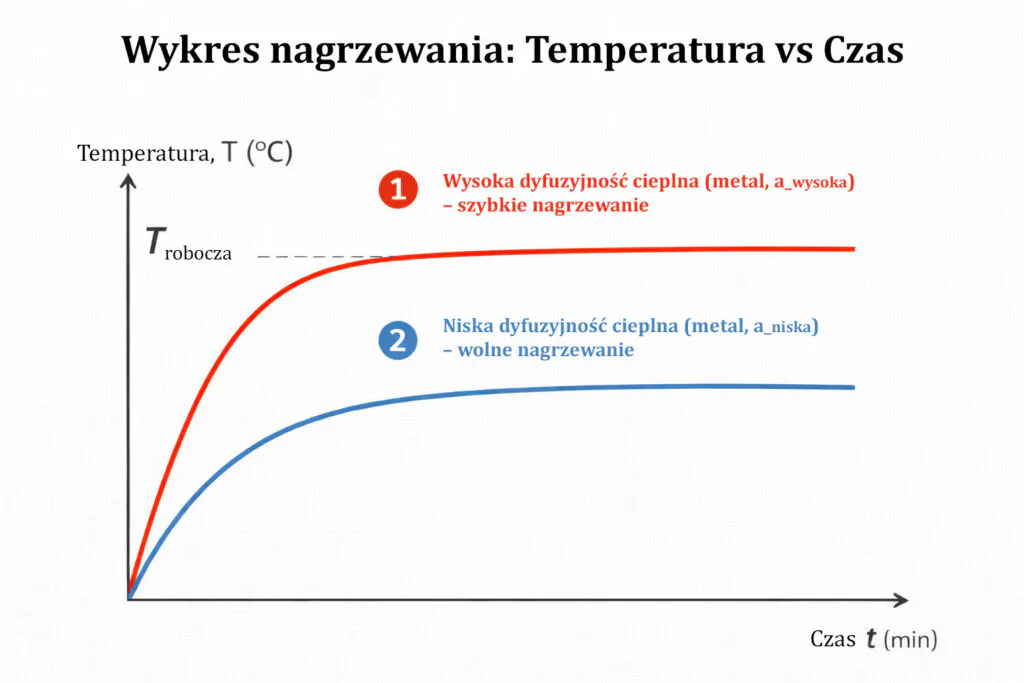

• Wysoka dyfuzyjność cieplna (a): materiał szybko reaguje na nagrzewanie, szybko się nagrzewa i równie szybko stygnie.
  Typowe przykłady: miedź, aluminium, srebro.
• Niska dyfuzyjność cieplna (a): materiał nagrzewa się wolniej, ale dobrze akumuluje ciepło i długo je utrzymuje.
  Typowe przykłady: ceramika, szamot, izolatory wysokotemperaturowe.

Równanie przewodzenia ciepła (proces niestacjonarny)

W rzeczywistych warunkach nagrzewanie jest procesem niestacjonarnym. Zmiana temperatury w czasie opisywana jest równaniem różniczkowym:

c · ρ · (∂T / ∂t) = ∇ · (λ · ∇T) + q_v

Klasyczna postać równania

Jeżeli właściwości cieplno-fizyczne materiału nie zależą od temperatury, równanie upraszcza się do postaci:

∂T / ∂t = a · ∇²T + q_v / (c · ρ)

gdzie a — współczynnik dyfuzyjności cieplnej.

Wzór na współczynnik dyfuzyjności cieplnej

W obliczeniach praktycznych kluczowe jest wyznaczenie samego współczynnika a:

a = λ / (c_p · ρ)

Wzór ten pokazuje, że szybkość nagrzewania jest wynikiem równowagi pomiędzy zdolnością do przewodzenia ciepła (λ) a zdolnością do jego magazynowania (c_p · ρ).

Objaśnienie wielkości:

• a (m²/s) — współczynnik dyfuzyjności cieplnej
• λ (W/(m·K)) — przewodnictwo cieplne materiału
• c_p (J/(kg·K)) — ciepło właściwe
• ρ (kg/m³) — gęstość materiału
• q_v (W/m³) — objętościowa gęstość wewnętrznych źródeł ciepła
• ∇²T — laplasjan temperatury (wyrównywanie przestrzenne)

Praktyczny przykład: metal vs ceramika

Dyfuzyjność cieplna bezpośrednio pomaga w prawidłowym doborze typu grzałki:

W ten sposób dyfuzyjność cieplna nie określa „jakości” materiału, lecz jego optymalny obszar zastosowania.

Dlaczego dyfuzyjność cieplna jest ważna przy wyborze grzałki

Pominięcie tego parametru może prowadzić do:

• zbyt wolnego osiągania trybu roboczego;
• lokalnych przegrzań;
• niestabilnej pracy systemu;
• nadmiernego zużycia energii elektrycznej.

4. Mechanizmy przewodnictwa cieplnego: fizyka procesu

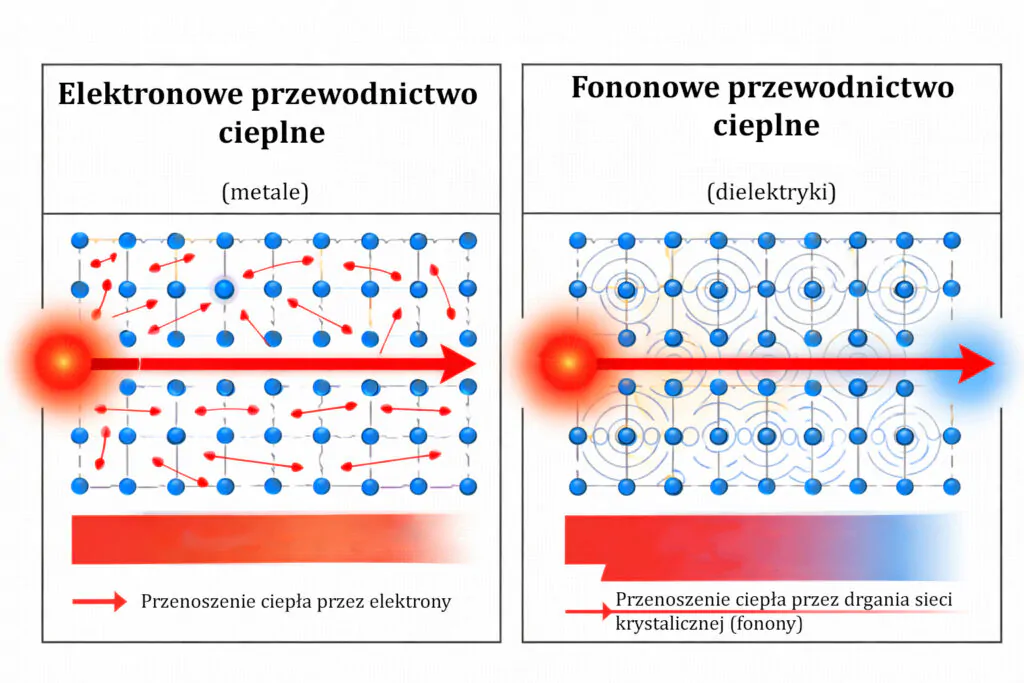

W ogólnym przypadku w ciałach stałych działają dwa podstawowe mechanizmy przekazywania ciepła. Można je traktować jako dwa różne sposoby transportu energii wewnątrz materiału.

W półprzewodnikach oba mechanizmy działają jednocześnie. Ponadto na transport ciepła wpływają domieszki, defekty sieci krystalicznej oraz procesy transportu ekscytonów.

Opór cieplny i temperatura Debye’a

Przez analogię do oporu elektrycznego (R = 1 / σ) w termofizyce wprowadza się pojęcie oporu cieplnego: W = 1 / λ. W materiałach krystalicznych powstaje on w wyniku rozpraszania fononów na defektach i domieszkach.

Temperatura Debye’a (Θ_D) jest istotną wielkością określającą graniczne widmo drgań sieci krystalicznej. Dla większości ciał mieści się ona w zakresie 100–400 K, jednak istnieją wyjątki:

• Beryl: Θ_D = 1440 K
• Diament: Θ_D = 2230 K (dlatego diament, będąc dielektrykiem, przewodzi ciepło lepiej niż miedź).

Wpływ wilgotności na przewodnictwo cieplne

Tabela 1. Przewodnictwo cieplne materiałów budowlanych i izolacyjnych

Z przedstawionych danych wynika, że wilgotność oraz struktura materiału mogą zmieniać przewodnictwo cieplne nawet kilkukrotnie. Należy to uwzględnić przy doborze izolacji.

Prawo Wiedemanna–Franza a metale

Dla metali istnieje wyraźna zależność pomiędzy przewodnictwem elektrycznym a przewodnictwem cieplnym. Zgodnie z prawem Wiedemanna–Franza, w temperaturze pokojowej:

• L — stała Lorenza (2,45 × 10⁻⁸ W·Ω/K²)
• σ — przewodnictwo elektryczne metalu
• T — temperatura bezwzględna

Wyjaśnia to, dlaczego miedź i srebro są skutecznymi przewodnikami zarówno prądu, jak i ciepła.

Zależność od temperatury:

• w pobliżu T = 0 K: λ_e ~ T
• w średnim zakresie: λ_e ~ 1 / T²
• w wysokich temperaturach (T ≫ Θ_D): λ_e ≈ const

Tabela 2. Przewodnictwo cieplne metali i stopów (przy 20 °C)

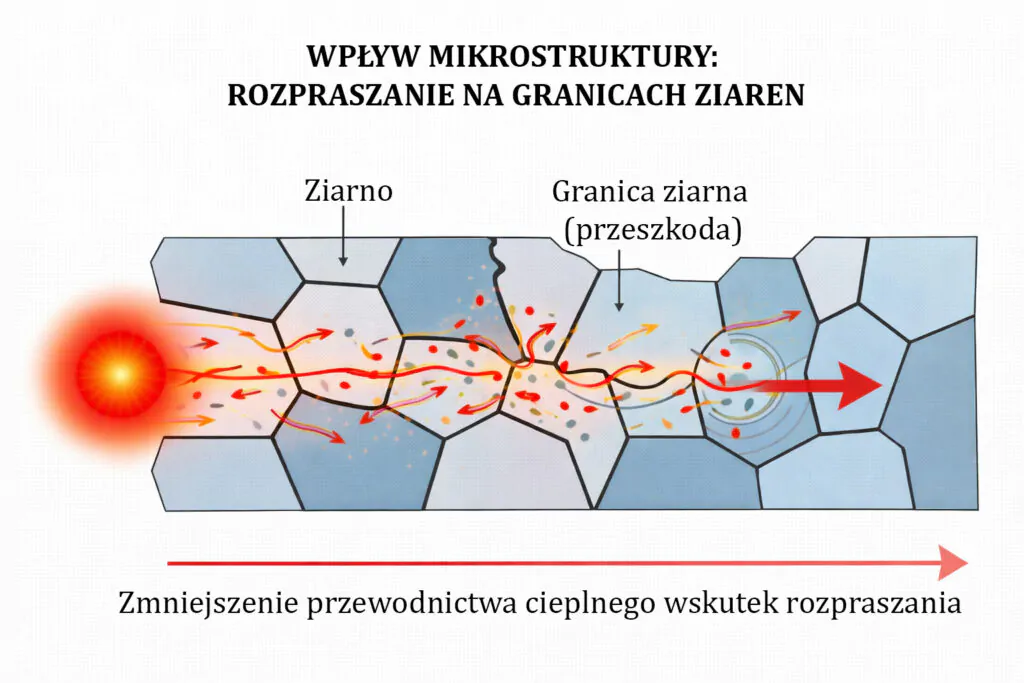

Wpływ struktury materiału

Przewodnictwo cieplne zależy od wielkości ziaren i mikrostruktury: zazwyczaj rośnie wraz ze wzrostem wielkości ziaren. W roztworach stałych przewodnictwo cieplne maleje wraz ze wzrostem odchylenia składu od czystych komponentów.
